Bảng tra kích thước bu lông hệ inch dễ dùng, chi tiết nhất

Bu lông hệ inch là loại bu lông sử dụng đơn vị đo theo hệ imperial (inch), phổ biến trong các thiết bị, máy móc nhập khẩu từ Mỹ, Anh, Canada… Để dễ dàng lựa chọn đúng chủng loại và thông số, Vietsmart cung cấp bảng tra kích thước bu lông hệ inch theo hai loại ren thông dụng. Khám phá ngay nhé!

Bảng tra kích thước bu lông hệ inch

Dưới đây là bảng tra bu lông hệ inch – ren thô và ren mịn, giúp bạn nhanh chóng nắm rõ kích thước danh nghĩa, số vòng ren/inch và chiều dài.

Bảng tra bu lông hệ inch – Ren thô (UNC)

Kích thước bu lông (inch)	Đường kính danh nghĩa (mm)	Số vòng ren/inch (UNC)	Chiều dài phổ biến	Lưu ý ứng dụng
1/4″	6.35 mm	20	1″ – 4″ / 25 – 100 mm	Thiết bị điện tử, khung nhẹ
5/16″	7.94 mm	18	1″ – 4″ / 25 – 100 mm	Liên kết trung bình, máy cơ khí nhỏ
3/8″	9.53 mm	16	1″ – 6″ / 25 – 150 mm	Bản mã, kết cấu nhẹ
7/16″	11.11 mm	14	1.5″ – 6″ / 38 – 150 mm	Cơ khí nặng vừa, khung máy CNC
1/2″	12.70 mm	13	2″ – 8″ / 50 – 200 mm	Bu lông kết cấu, ngành ô tô
5/8″	15.88 mm	11	2″ – 10″ / 50 – 250 mm	Kết cấu thép, cầu đường, nhà thép tiền chế
3/4″	19.05 mm	10	2″ – 12″ / 50 – 300 mm	Lắp máy công nghiệp, khung chịu tải
1″	25.40 mm	8	3″ – 14″ / 75 – 350 mm	Máy móc nặng, liên kết chịu lực lớn

Bảng tra bu lông hệ inch – Ren mịn (UNF)

Kích thước bu lông (inch)	Đường kính danh nghĩa (mm)	Số vòng ren/inch (UNF)	Chiều dài phổ biến	Lưu ý ứng dụng
1/4″	6.35 mm	28	1″ – 4″ / 25 – 100 mm	Ứng dụng chính xác, không rung lắc
5/16″	7.94 mm	24	1″ – 4″ / 25 – 100 mm	Thiết bị cơ khí chính xác, lắp ráp mượt mà
3/8″	9.53 mm	24	1″ – 6″ / 25 – 150 mm	Hệ thống thuỷ lực, khí nén
7/16″	11.11 mm	20	1.5″ – 6″ / 38 – 150 mm	Ngành ô tô, máy công cụ chính xác
1/2″	12.70 mm	20	2″ – 8″ / 50 – 200 mm	Cơ khí chính xác, liên kết độ rung thấp
5/8″	15.88 mm	18	2″ – 10″ / 50 – 250 mm	Ngành hàng không, yêu cầu liên kết chắc chắn
3/4″	19.05 mm	16	2″ – 12″ / 50 – 300 mm	Liên kết quan trọng có rung động lớn
1″	25.40 mm	12	3″ – 14″ / 75 – 350 mm	Lắp ráp hệ thống cơ điện – động cơ công suất lớn

Lưu ý khi sử dụng hoặc thay thế bu lông hệ inch

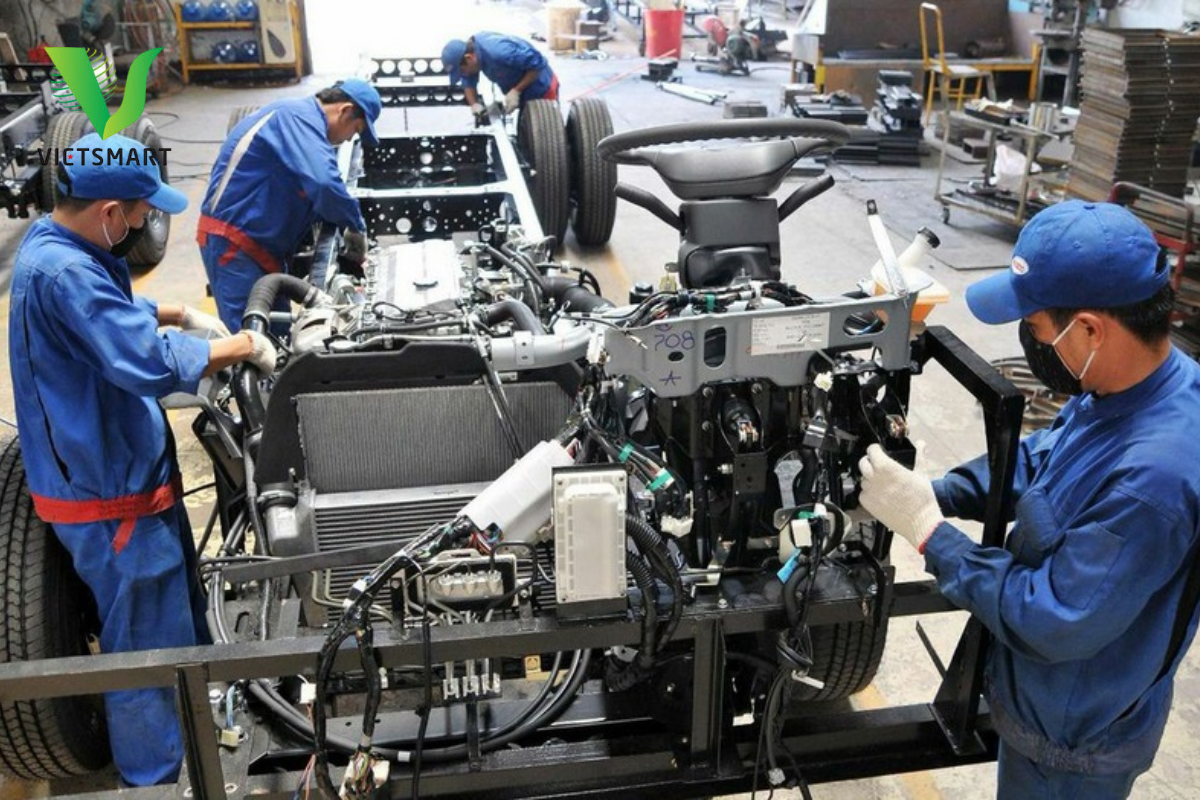

Bu lông hệ inch thường xuất hiện trong các thiết bị, máy móc nhập khẩu từ Mỹ, Anh hoặc Canada. Tuy nhiên, nhiều người dùng tại Việt Nam vẫn chủ quan khi thay thế hoặc sửa chữa, dẫn đến hư hỏng ren, sai lệch kỹ thuật. Dưới đây là những điểm quan trọng cần lưu ý:

Không thay thế bu lông hệ inch bằng bu lông hệ mét gần tương đương

Nhiều người cho rằng bu lông M6 có thể thay cho bu lông 1/4”, hoặc M12 thay thế cho 1/2”, tuy nhiên điều này hoàn toàn không chính xác vì hệ inch và hệ mét khác nhau về bước ren, góc ren, đơn vị đo.
Việc thay thế sai sẽ gây ra tình trạng:

• Lệch ren, trượt ren.
• Không siết chặt, dễ lỏng hoặc gãy bu lông.
• Hỏng chi tiết lắp, tốn chi phí sửa chữa.

Sử dụng đúng dụng cụ vặn lắp hệ inch

Bu lông hệ inch yêu cầu:

• Cờ lê, đầu tuýp hệ inch – không dùng cờ lê hệ mét sẽ dễ lờn cạnh, khó siết đúng lực.
• Cần kiểm tra đầu vặn kỹ trước khi thao tác để tránh làm mòn bu lông hoặc trượt đầu.

Xác định đúng loại ren: UNC (ren thô) hay UNF (ren mịn)

Trong hệ inch, mỗi kích thước bu lông thường có 2 chuẩn ren phổ biến:

Loại ren	Số vòng ren/inch	Ứng dụng
UNC	Ít vòng ren hơn	Lắp nhanh, dùng cho kết cấu thông thường
UNF	Nhiều vòng ren hơn	Yêu cầu độ siết cao, giảm rung động

Việc nhầm lẫn giữa UNC và UNF có thể khiến bạn không lắp được đai ốc tương ứng, hoặc gây kẹt ren, lỏng liên kết.

Luôn tra cứu bảng kích thước trước khi thay thế

Một số kích thước tưởng chừng tương đương nhưng lại rất khác biệt, do đó, bạn nên đối chiếu với bảng tra bu lông hệ inch và kiểm tra ren + đường kính thực tế trước khi thay thế.

Bu lông hệ inch	Bu lông hệ mét gần giống (KHÔNG thay được)
1/4″ (6.35mm)	M6 (6.0mm) – KHÔNG TƯƠNG THÍCH
1/2″ (12.7mm)	M12 (12.0mm) – KHÔNG TƯƠNG THÍCH
3/4″ (19.05mm)	M20 (20.0mm) – KHÔNG TƯƠNG THÍCH

Kết luận:

• Bảng tra bu lông hệ inch là công cụ cần thiết khi làm việc với máy móc nhập khẩu hoặc kết cấu sử dụng hệ đo lường imperial.
• Khi sử dụng hoặc thay thế bu lông hệ inch, bạn cần tuân thủ đúng tiêu chuẩn kỹ thuật và tránh nhầm lẫn với hệ mét. Không nên dùng “tạm” bu lông gần giống, vì có thể gây ra những hậu quả nghiêm trọng về an toàn và độ bền thiết bị.
