Danh sách phụ kiện đi kèm khi thi công hệ treo

Lập danh sách phụ kiện chi tiết chính là bước “lập kế hoạch kỹ thuật” giúp toàn bộ quá trình thi công hệ treo diễn ra nhanh chóng, chính xác và đạt chuẩn chất lượng công trình. Cùng Vietsmart tìm hiểu về những phụ kiện nhất định phải có khi thi công hệ treo qua bài viết dưới đây nhé!

Giới thiệu chung về hệ treo và phụ kiện đi kèm

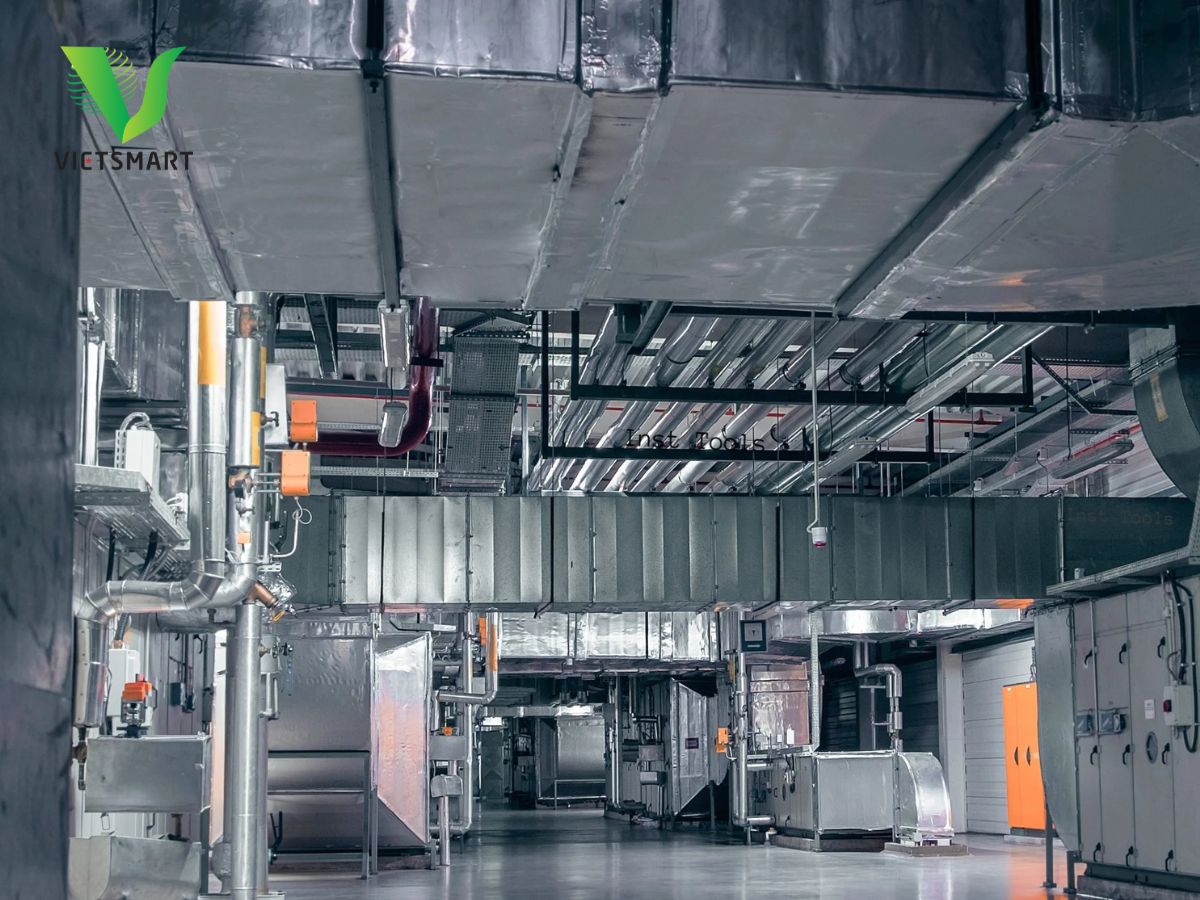

Hệ treo là gì?

• Hệ treo là một bộ giải pháp kỹ thuật dùng để giữ, cố định và nâng đỡ các hạng mục công trình như đường ống cấp thoát nước, ống gió HVAC, hệ thống điện, hệ thống phòng cháy chữa cháy và nhiều hạng mục cơ điện khác trong tòa nhà.
• Nhờ có hệ treo, các thiết bị kỹ thuật được sắp xếp gọn gàng, an toàn, đúng thiết kế và đảm bảo khả năng vận hành lâu dài.

Trong thực tế thi công, hệ treo thường được ứng dụng nhiều trong:

• Cơ điện (M&E): treo và cố định ống điện, máng cáp, ống nước.
• HVAC (Heating, Ventilation, Air Conditioning): treo ống gió, ống lạnh và các thiết bị phụ trợ.
• Xây dựng – công trình kỹ thuật: thi công hệ treo trần, hệ treo đường ống công nghiệp.

Như vậy, có thể thấy hệ treo đóng vai trò nền tảng trong việc đảm bảo tính bền vững và an toàn của toàn bộ hệ thống kỹ thuật trong một công trình.

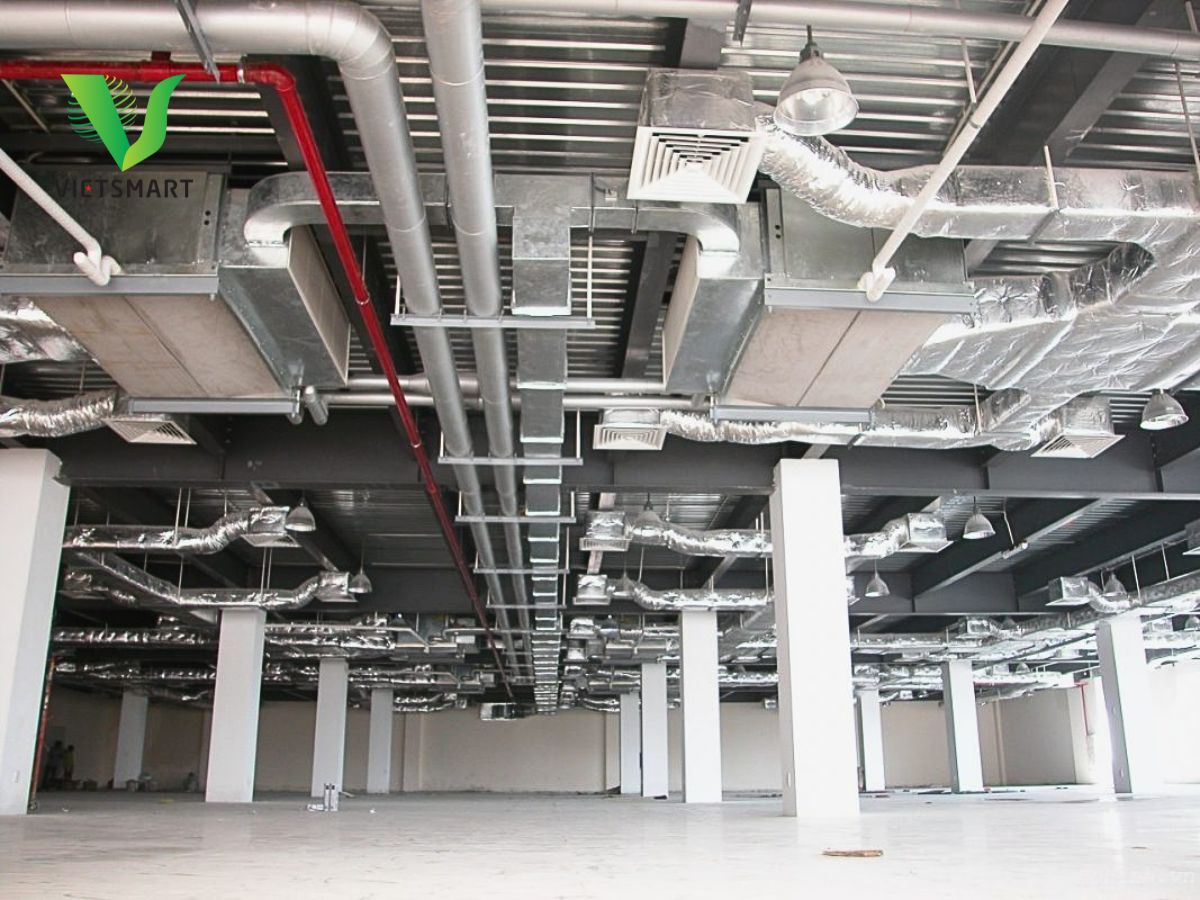

Tầm quan trọng của phụ kiện đi kèm khi thi công hệ treo

Khi thi công hệ treo, các phụ kiện đi kèm là yếu tố không thể thiếu. Nếu coi thanh ty ren, thanh chống hay ray treo là “khung xương chính” thì phụ kiện chính là “khớp nối” giúp toàn bộ hệ treo hoạt động hiệu quả. Do đó, phụ kiện đi kèm có vai trò quan trọng trong việc:

• Liên kết và cố định các bộ phận của hệ treo với công trình (trần, sàn, tường).
• Đảm bảo độ chắc chắn và an toàn cho hệ thống ống, máng cáp, ống gió trong quá trình vận hành.
• Tăng tính linh hoạt khi lắp đặt và dễ dàng điều chỉnh theo yêu cầu thiết kế.
• Kéo dài tuổi thọ công trình, nhờ khả năng chống rung, chống ăn mòn và bảo vệ hệ treo.

Việc lựa chọn đúng phụ kiện sẽ quyết định đến chất lượng thi công và độ bền vững của hệ thống kỹ thuật. Ngược lại, nếu sử dụng phụ kiện kém chất lượng hoặc thiếu đồng bộ, toàn bộ công trình có thể gặp sự cố trong vận hành.

Vì sao cần có danh sách phụ kiện rõ ràng trước khi triển khai?

Trước khi tiến hành thi công, việc lập danh sách phụ kiện đi kèm khi thi công hệ treo là bước cực kỳ quan trọng. Danh sách này giúp:

• Đảm bảo đủ vật tư trước khi lắp đặt, tránh tình trạng thiếu hụt gây gián đoạn tiến độ công trình.
• Tiết kiệm chi phí và thời gian, vì khi có danh mục rõ ràng, đội thi công sẽ chủ động chuẩn bị, hạn chế phát sinh.
• Đảm bảo đồng bộ hệ treo, vì toàn bộ phụ kiện được lựa chọn đúng chủng loại, kích thước và tiêu chuẩn kỹ thuật.
• Tăng độ an toàn và độ bền, nhờ sử dụng đúng phụ kiện theo thiết kế và quy chuẩn.

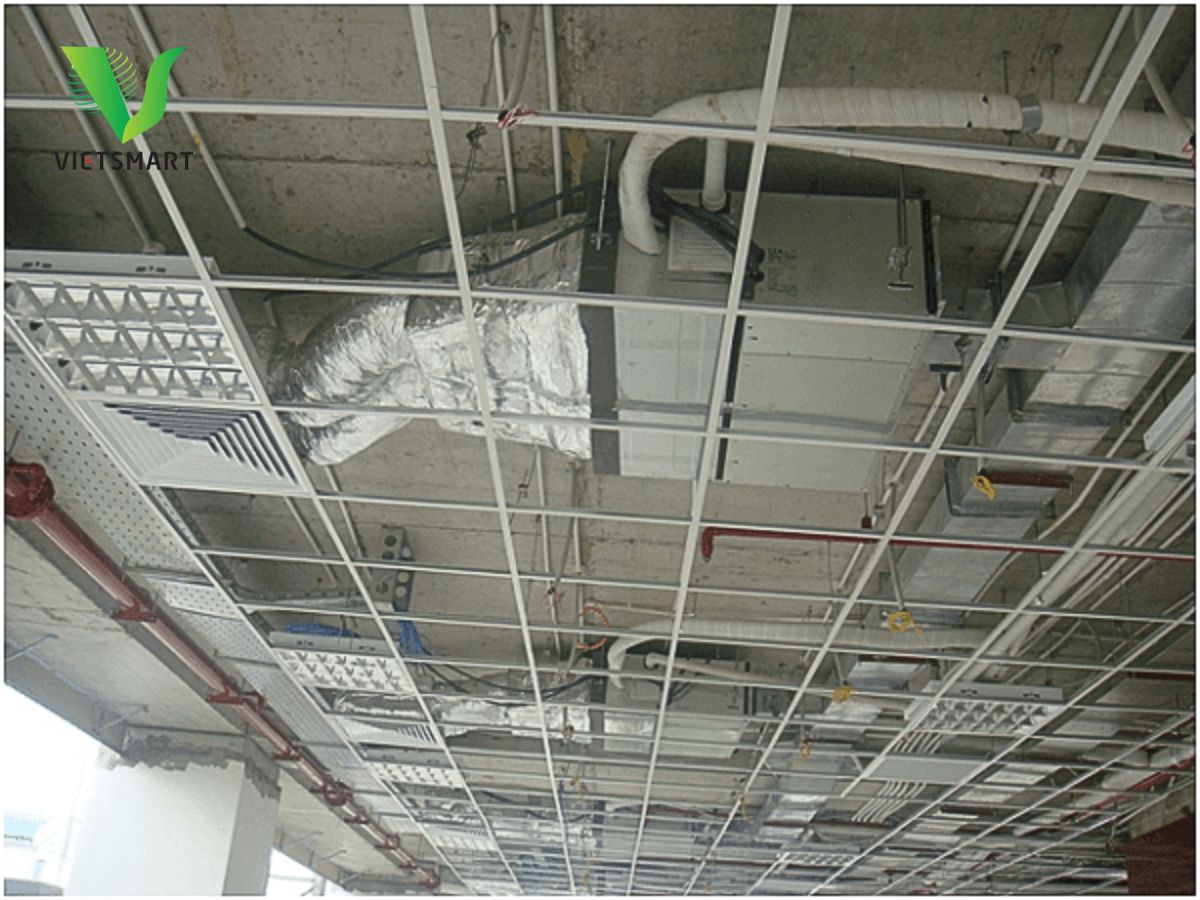

Danh sách phụ kiện đi kèm khi thi công hệ treo

Thanh treo và thanh chống

Thanh ren

• Thanh ren, hay còn gọi là thanh ty ren, là một trong những phụ kiện quan trọng nhất khi thi công hệ treo.
• Khi thi công hệ treo cơ điện, HVAC hoặc hệ treo ống, thanh ren đóng vai trò giữ và phân bổ tải trọng của hệ thống lên trần hoặc kết cấu bê tông.
• Với khả năng chịu lực tốt, độ bền cao và dễ dàng kết hợp cùng các phụ kiện khác như đai ốc, long đen, ty treo… thanh ren giúp tạo nên một hệ treo ổn định và chắc chắn.
• Ngoài ra, thanh ren còn hỗ trợ việc điều chỉnh độ cao, khoảng cách của ống, máng cáp hoặc trần treo, đảm bảo tính thẩm mỹ và sự linh hoạt trong thi công.

Thanh chống đa năng (C-channel, U-channel)

• Thanh chống đa năng thường được sản xuất bằng thép mạ kẽm nhúng nóng hoặc inox, có nhiều kích thước chuẩn như 41×21, 41×41, 41×62… giúp phù hợp với đa dạng yêu cầu lắp đặt.
• Thanh chống đa năng có thiết kế dạng rãnh chữ C hoặc U, cho phép dễ dàng kết hợp với bulông, kẹp treo, thanh ren và nhiều phụ kiện khác để tạo nên hệ khung treo chắc chắn.
• Phụ kiện này đặc biệt phù hợp trong thi công hệ thống ống nước, ống gió, máng cáp và hệ treo cơ điện nhờ khả năng chịu tải trọng lớn, chống rung lắc và hỗ trợ thi công nhanh chóng.
• Ngoài ra, thanh chống đa năng còn giúp tối ưu chi phí và thời gian lắp đặt nhờ tính linh hoạt, có thể tái sử dụng hoặc điều chỉnh dễ dàng khi cần thay đổi vị trí của hệ treo.

Phụ kiện kết nối và liên kết

Đai treo ống (Omega, U-bolt, Clamp treo)

Trong hệ treo cơ điện, đai treo ống đóng vai trò giữ cố định các loại ống như ống nước, ống gió, ống PCCC hoặc ống điện. Tùy theo nhu cầu sử dụng, người ta có thể chọn đai Omega, U-bolt hoặc Clamp treo.

• Đai Omega: có thiết kế dạng vòng cung, ôm trọn đường kính ống, thường được kết hợp với thanh ren để treo ống chắc chắn và hạn chế rung lắc.
• Đai U-bolt: là dạng bulông hình chữ U có ren ở hai đầu, giúp cố định ống vào khung hoặc bề mặt tường, sàn, trần.
• Clamp treo: thường dùng cho các ống kích thước lớn, yêu cầu khả năng chịu lực cao, đảm bảo độ an toàn và ổn định cho hệ thống.

Việc sử dụng đúng loại đai treo ống không chỉ giúp gia tăng tuổi thọ hệ thống, mà còn đảm bảo tính thẩm mỹ và an toàn trong quá trình vận hành.

Bản mã, ke góc, nối ray, nối ty

• Bản mã: được dùng để liên kết thanh chống đa năng hoặc thanh treo với trần, tường, sàn, tạo điểm neo chắc chắn cho toàn bộ hệ treo.
• Ke góc: có vai trò hỗ trợ liên kết các thanh chống đa năng với nhau theo nhiều góc độ khác nhau, giúp khung treo trở nên linh hoạt và chắc chắn.
• Nối ray: được sử dụng khi cần ghép nối hai thanh chống đa năng (C-channel, U-channel) lại với nhau, mở rộng chiều dài của hệ treo mà vẫn đảm bảo tính bền vững.
• Nối ty: giúp kết nối hai thanh ren lại với nhau, thường dùng khi chiều dài của một thanh ty không đủ, hoặc khi cần điều chỉnh độ cao linh hoạt.

Bu lông, đai ốc, long đen

Bu lông, đai ốc và long đen là những chi tiết tuy nhỏ nhưng đóng vai trò then chốt trong việc cố định và siết chặt toàn bộ hệ treo:

• Bu lông: dùng để bắt chặt các chi tiết với nhau, có nhiều loại như bu lông lục giác, bu lông nở, bu lông neo…
• Đai ốc: đi kèm với bu lông và thanh ren, giúp cố định và tạo độ siết chắc chắn.
• Long đen (vòng đệm): đặt dưới bu lông hoặc đai ốc để phân bổ lực siết, giảm mài mòn và tăng độ bền liên kết.

Phụ kiện cố định và siết chặt

Tắc kê nở thép, tắc kê đạn

• Tắc kê nở thép và tắc kê đạn được sử dụng để cố định thanh treo, bản mã hoặc các phụ kiện liên kết trực tiếp vào bề mặt bê tông.
• Các phụ kiện này có khả năng chịu tải lớn, giúp đảm bảo hệ treo được gắn chặt và không bị dịch chuyển trong quá trình sử dụng.
• Việc lựa chọn đúng loại tắc kê, đúng kích thước sẽ quyết định đến độ an toàn và tuổi thọ của hệ treo.

Ê-cu chống rung

• Ê-cu chống rung là phụ kiện giúp siết chặt bu lông và thanh ren, đồng thời ngăn ngừa tình trạng lỏng liên kết do rung động khi hệ thống vận hành.
• Sử dụng ê-cu chống rung giúp tăng độ ổn định, giảm thiểu sự cố kỹ thuật và đảm bảo an toàn cho toàn bộ kết cấu treo.

Kẹp ống, kẹp treo

• Kẹp ống và kẹp treo được thiết kế để giữ chặt ống gió, ống nước, ống PCCC hoặc ống điện trên hệ treo.
• Các loại kẹp này có nhiều kích thước và vật liệu khác nhau, phù hợp với từng loại ống và tải trọng cụ thể.
• Việc sử dụng kẹp đúng tiêu chuẩn không chỉ đảm bảo tính thẩm mỹ mà còn giúp hệ thống kỹ thuật vận hành ổn định, tránh tình trạng rung lắc hoặc hư hỏng đường ống.

Phụ kiện chống rung – giảm chấn

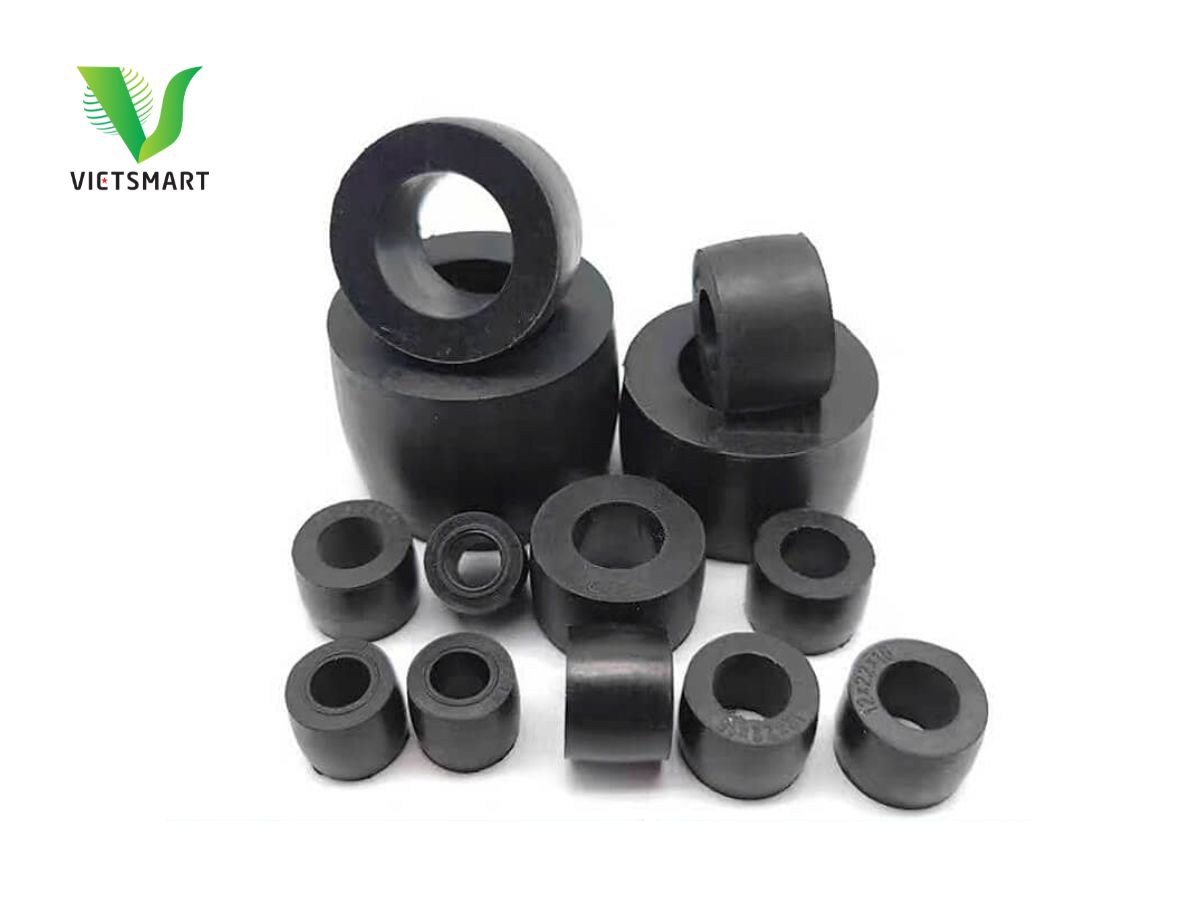

Cao su chống rung

• Cao su chống rung được sử dụng để đặt dưới chân máy móc, quạt, máy nén hoặc tại các điểm tiếp xúc giữa hệ treo và kết cấu công trình.
• Loại phụ kiện này có khả năng hấp thụ dao động, giảm thiểu tiếng ồn và hạn chế truyền rung động sang các bộ phận khác.
• Việc sử dụng cao su chống rung đúng kích thước và tải trọng giúp kéo dài tuổi thọ cho máy móc cũng như bảo vệ hệ treo.

Gối đỡ chống rung cho ống lớn

• Gối đỡ chống rung được thiết kế chuyên biệt để cố định và đỡ các loại ống lớn như ống nước công nghiệp, ống PCCC, ống HVAC.
• Phụ kiện này vừa có khả năng chịu lực tốt, vừa giúp giảm thiểu rung chấn khi hệ thống vận hành với áp lực cao.
• Gối đỡ chống rung không chỉ tăng độ ổn định cho hệ thống đường ống mà còn hạn chế rò rỉ, nứt gãy, từ đó nâng cao độ an toàn cho công trình.

Phụ kiện bổ sung khác

Nắp bịt, gioăng cao su

• Nắp bịt thường được sử dụng để che chắn các đầu ống, đầu ty ren hoặc khe hở trong kết cấu, ngăn chặn bụi bẩn, hơi ẩm và côn trùng xâm nhập.
• Trong khi đó, gioăng cao su có chức năng làm kín, giảm rung và hạn chế tiếng ồn trong quá trình vận hành. Việc sử dụng nắp bịt và gioăng cao su giúp đảm bảo hệ treo hoạt động ổn định, tăng tính thẩm mỹ và giảm thiểu nguy cơ hư hỏng thiết bị.

Sơn mạ, mạ kẽm nhúng nóng chống ăn mòn

• Sơn mạ và mạ kẽm nhúng nóng là giải pháp tối ưu nhằm chống lại hiện tượng gỉ sét, ăn mòn kim loại trong điều kiện môi trường khắc nghiệt.
• Trong các công trình cơ điện, HVAC, hệ thống ống dẫn hoặc nhà xưởng ngoài trời, việc lựa chọn phụ kiện có mạ kẽm nhúng nóng giúp tiết kiệm chi phí bảo trì, đảm bảo an toàn và duy trì độ bền vững theo thời gian.

Kết luận: Như vậy, hệ treo không chỉ bao gồm các thanh chính mà còn cần đến nhiều phụ kiện đi kèm như thanh ren, thanh chống, đai treo ống, bu lông – đai ốc, tắc kê nở, kẹp treo, cao su chống rung,… Mỗi phụ kiện đều giữ một vai trò quan trọng, giúp hệ treo vận hành ổn định, chịu lực tốt và đảm bảo độ bền vững cho toàn bộ công trình. Việc lựa chọn đúng và đủ các phụ kiện đi kèm sẽ giúp quá trình thi công hệ treo đạt chuẩn kỹ thuật, tiết kiệm chi phí bảo trì và tăng tuổi thọ công trình.
