Một số lưu ý kỹ thuật khi chọn bu lông từ bản vẽ

Việc lựa chọn bu lông theo bản vẽ kỹ thuật tưởng chừng đơn giản, nhưng nếu không cẩn thận, chỉ cần sai 1 thông số nhỏ cũng có thể dẫn đến lỗi kết cấu, không được nghiệm thu, thậm chí phải tháo dỡ lắp đặt lại. Cùng Vietsmart tìm hiểu về những lưu ý kỹ thuật khi chọn bu lông từ bản vẽ qua bài viết dưới đây bạn nhé!

Hiểu đúng ký hiệu bu lông trong bản vẽ

Khi thi công theo bản vẽ kỹ thuật, việc đọc đúng ký hiệu bu lông giúp người kỹ sư hoặc nhà thầu lựa chọn đúng loại vật tư, tránh nhầm lẫn dẫn đến sai kích thước, cấp bền hoặc vật liệu. Dưới đây là cách phân tích các ký hiệu thường gặp trong bản vẽ bu lông:

Cách đọc ký hiệu bu lông hệ mét (chuẩn phổ biến tại Việt Nam)

Ví dụ: M16 x 100 – 8.8 – Zn

Thành phần	Ý nghĩa
M16	Bu lông đường kính ren ngoài 16mm
100	Chiều dài bu lông (tính từ đầu đến chân, mm)
8.8	Cấp bền (chịu lực kéo và mô-men xoắn cao, thường dùng trong kết cấu thép)
Zn	Xử lý bề mặt: mạ kẽm (zinc plated), chống gỉ nhẹ

Ký hiệu bu lông hệ inch (thường gặp trong bản vẽ nước ngoài)

Với các bản vẽ nhập khẩu từ Mỹ, Anh, Canada…, bu lông thường được ký hiệu theo chuẩn hệ inch (Imperial):

Ví dụ: 1/2”-13 UNC x 2” – Gr 5 – Zn

Thành phần	Ý nghĩa
1/2”	Đường kính bu lông (1/2 inch ≈ 12.7mm)
13 UNC	13 vòng ren/inch, loại ren thô (UNC)
2”	Chiều dài bu lông (inch)
Gr 5	Cấp bền theo chuẩn ASTM (Grade 5 = tương đương cấp 8.8)
Zn	Mạ kẽm

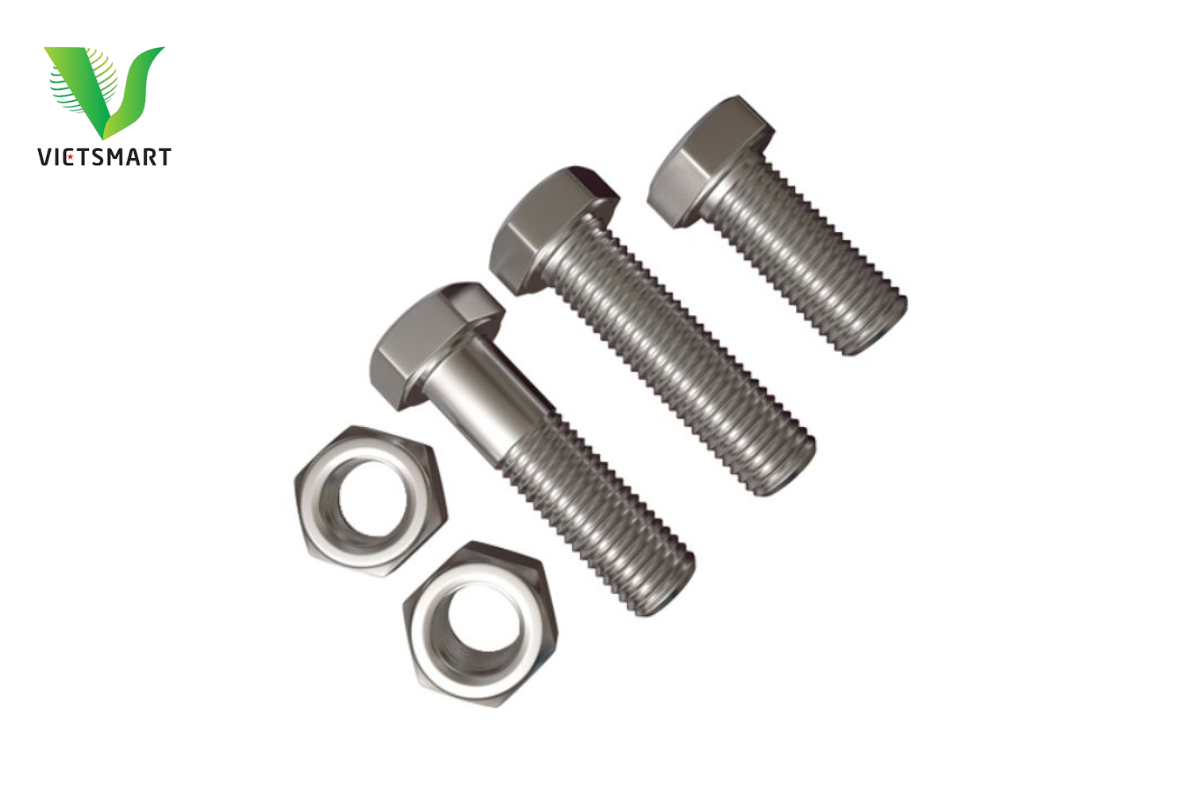

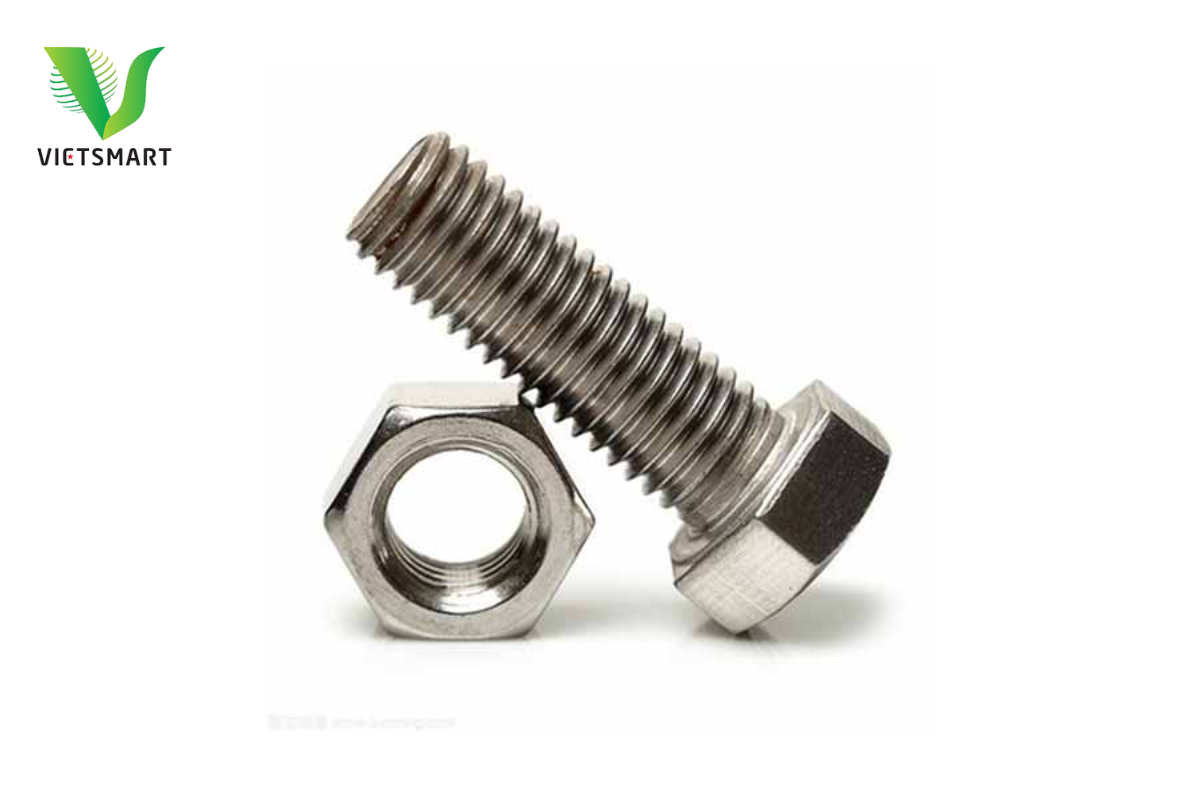

Phân biệt bu lông ren suốt và ren lửng trong bản vẽ

Loại bu lông	Ký hiệu tiêu chuẩn	Mô tả
Ren suốt	DIN 933 / ISO 4017	Ren chạy hết chiều dài thân bu lông
Ren lửng	DIN 931 / ISO 4014	Chỉ ren một phần, còn lại là thân trơn

Trên bản vẽ, thường thể hiện bằng ký hiệu hoặc ghi chú cụ thể như: Bu lông M16x120 – DIN 931 – 10.9 (→ bu lông ren lửng, cấp bền cao)

Các tiêu chuẩn kỹ thuật thường gặp trên bản vẽ

Tiêu chuẩn	Quốc gia/Áp dụng	Ghi chú
DIN 933, DIN 931	Đức, EU	Bu lông hệ mét phổ biến tại VN
ISO 4014, ISO 4017	Quốc tế	Tương đương DIN
ASTM A325, A490	Mỹ	Dùng cho bu lông kết cấu, cầu đường
JIS B1180	Nhật Bản	Gặp ở máy móc Nhật nhập khẩu

Một số lưu ý kỹ thuật khi chọn bu lông từ bản vẽ

 Dưới đây là một số lưu ý kỹ thuật bạn cần đặc biệt ghi nhớ:

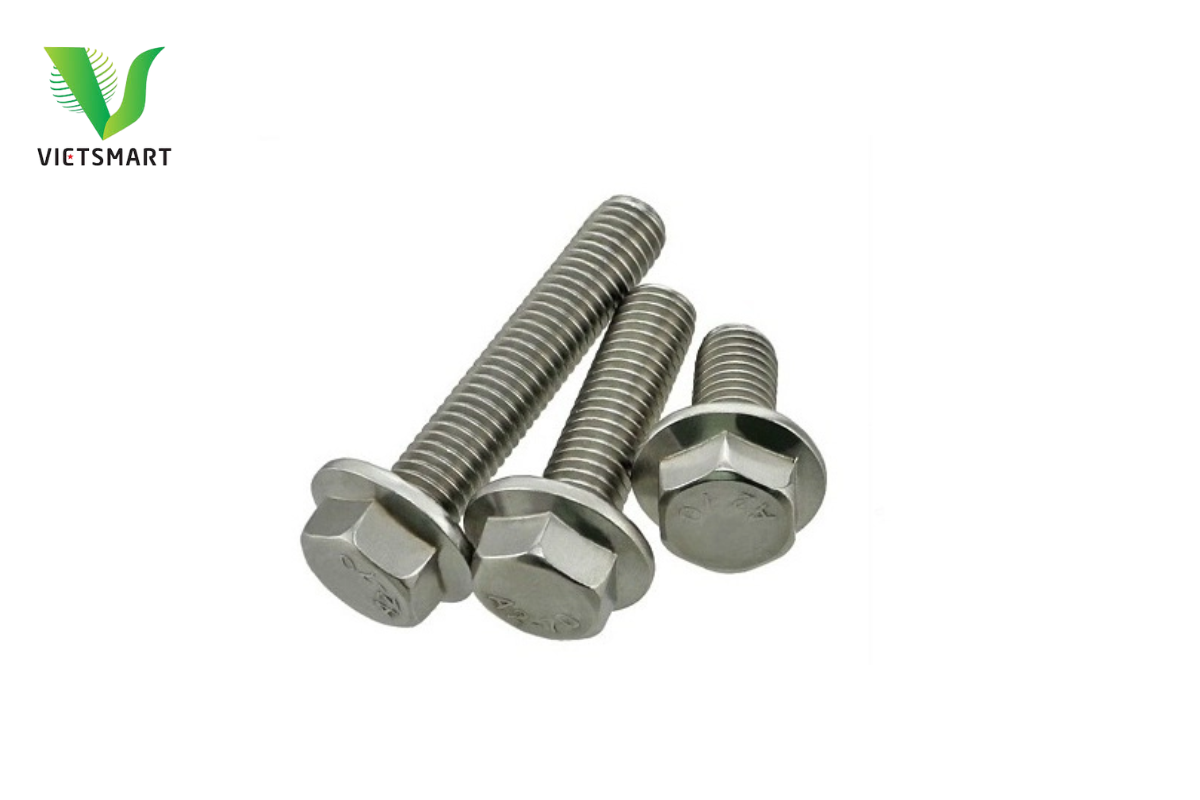

Không thay thế sai cấp bền bu lông

Cấp bền bu lông (như 4.6 – 8.8 – 10.9 – 12.9…) thể hiện khả năng chịu lực kéo và lực xoắn.

Nếu bản vẽ yêu cầu bu lông cấp 8.8 mà thay bằng cấp 4.6 sẽ gây ra tình trạng:

• Bu lông sẽ gãy hoặc trượt ren khi chịu tải cao
• Gây nguy hiểm kết cấu, đặc biệt trong công trình cầu đường, nhà xưởng, trạm điện

Do đó, bạn không được tự ý thay đổi cấp bền nếu không có xác nhận từ kỹ sư thiết kế.

Tránh nhầm lẫn giữa bu lông hệ inch và hệ mét

Khi sử dụng sai hệ ren, khả năng cao sẽ dẫn tới tình tràng dễ trờn ren, hỏng lỗ lắp

• Bu lông hệ mét: Ký hiệu M6, M10, M16… (đơn vị mm)
• Bu lông hệ inch: Ký hiệu 1/2″, 5/8″, UNC, UNF (đơn vị inch)

Đặc biệt, bạn nên cẩn trọng với các bản vẽ nhập từ Mỹ, Anh, Nhật – thường dùng bu lông hệ inch.

Luôn xác minh nếu ký hiệu bu lông không rõ ràng

Trong thực tế thi công, một số bản vẽ cũ, scan mờ hoặc do lỗi phần mềm có thể khiến:

• Thiếu ký hiệu cấp bền, loại ren (ren thô/mịn)
• Thiếu chú thích vật liệu, lớp mạ
• Không rõ chiều dài (ren suốt hay ren lửng)

Khi gặp trường hợp này, bạn không nên tự ý suy đoán, mà phải xác minh lại với kỹ sư thiết kế hoặc đơn vị tư vấn giám sát để đảm bảo chọn đúng loại bu lông.

Kết luận
Chọn bu lông đúng theo bản vẽ là bước nhỏ nhưng có ảnh hưởng lớn đến chất lượng và độ an toàn của công trình. Ghi nhớ các lưu ý kỹ thuật trên sẽ giúp bạn tránh sai sót kỹ thuật, tăng tỷ lệ nghiệm thu và giảm chi phí thay thế, sửa chữa không đáng có.
